上期小圖給大家介紹了

“什么是應變測試？”

“為什么要進行應變測試？”

有很多小伙伴后臺私信小圖

“如何用日置數據采集儀進行應變測試”
那今天就讓小圖為你揭曉這個謎團~

不同測試情況的測試方法

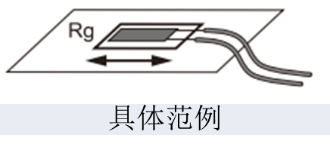

下圖為我們需使用到的一般壓變阻應變片

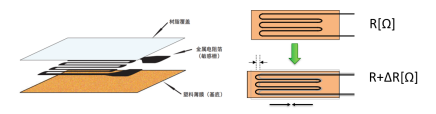

其原理為內部封裝金屬受到外力會發生變形，金屬的固有電阻值發生變化，該金屬的拉伸或壓縮與電阻變化成一定的比例。把這樣的金屬絲或者金屬箔固定在樹脂等隔離材料基底上封裝后就是“ 應變片 ”。

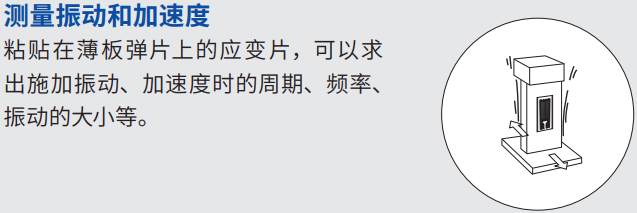

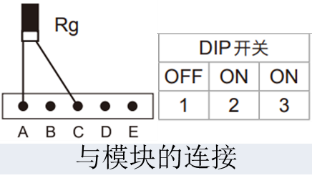

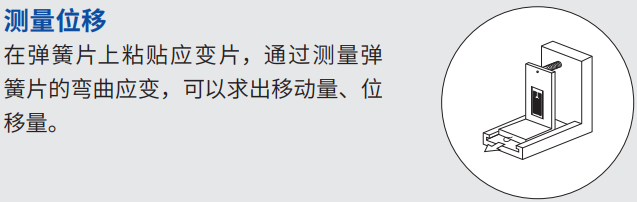

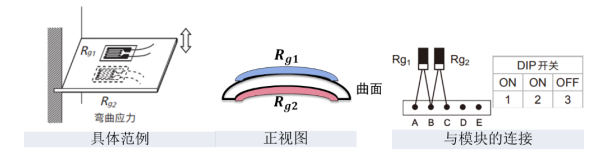

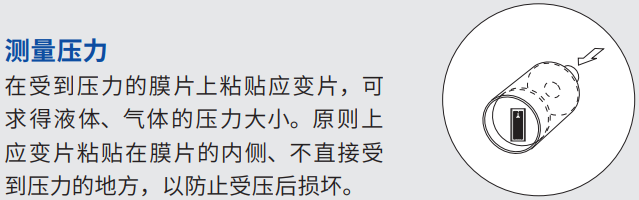

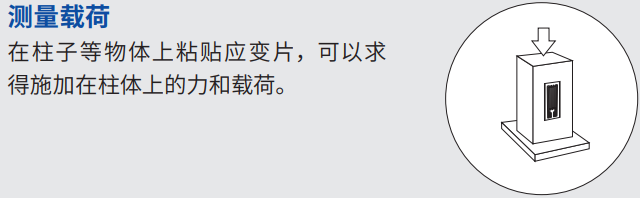

下圖為一些LR8450能滿足的常規應變測試，根據聚體的測試需求，我們可選擇不同的應變片與模塊的接線方式。

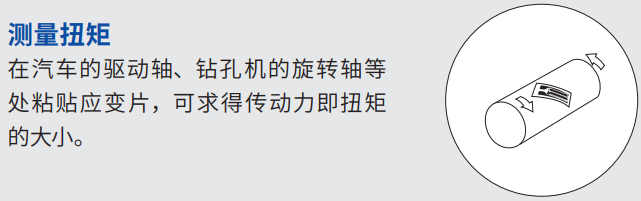

當兩片應變片貼片方式不同時也可進行扭曲應變測量。在與扭曲軸的軸線呈45°傾斜的方向粘貼應變片。且與模塊接線方式相同。

四臂電橋——正交配置法

電橋電路的各邊均由應變片構成的電路。具有如下測試優點。

靈敏度高：由于四個應變片在電橋上互相垂直，當其中兩個應變片應變方向相反時，另外兩個應變片也會相應地發生應變，這增加了電橋輸出的變化量，提高了靈敏度。

抗干擾能力強：四臂電橋正交配置法的輸出電壓與每個臂的電阻和應變片的靈敏度成正比，因此，即使存在電阻變化或溫度變化等干擾因素，由于四個臂的電阻變化相同，輸出電壓的變化量也相同，因此可以有效地消除這些干擾因素的影響。

穩定性好：由于四個應變片在電橋上互相垂直，其靈敏度系數也相同，因此，在長期使用過程中，即使應變片的靈敏度系數發生變化，由于四個臂的輸出電壓變化量相同，也可以保持測量穩定性。

精度高：由于四臂電橋正交配置法的輸出電壓與應變片的靈敏度成正比，因此可以有效地減小誤差，提高測量精度。

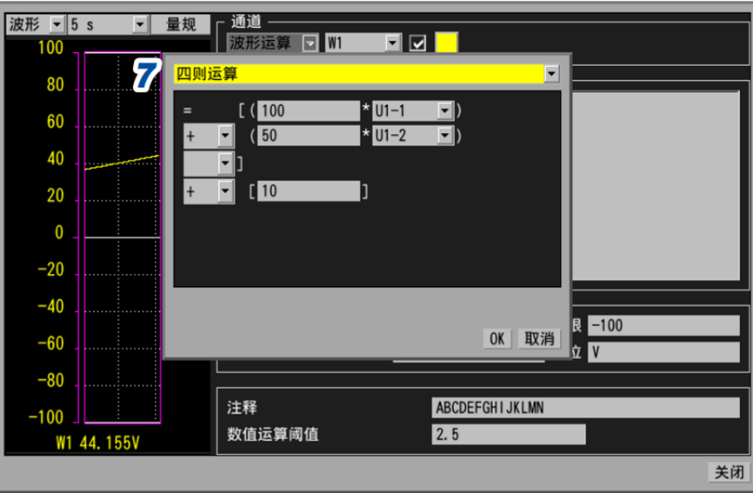

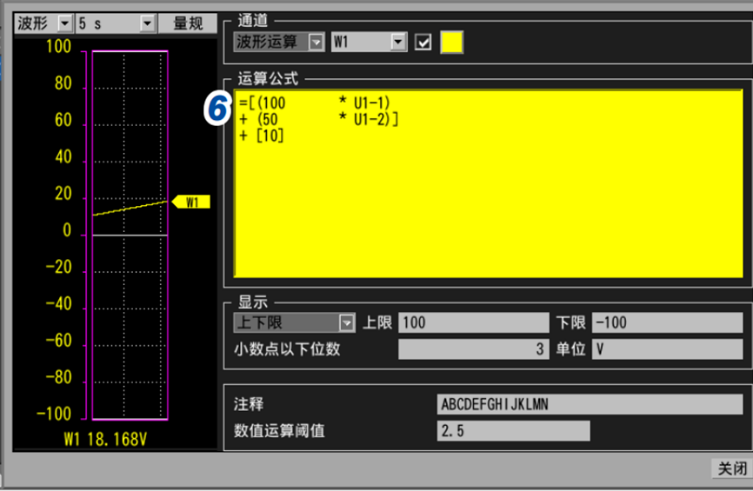

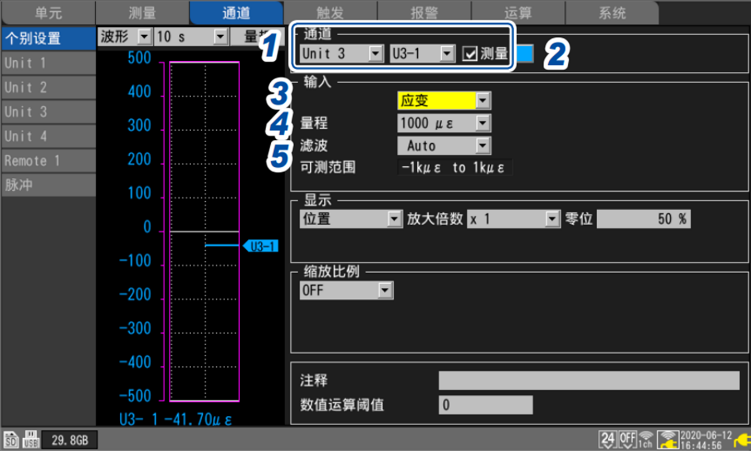

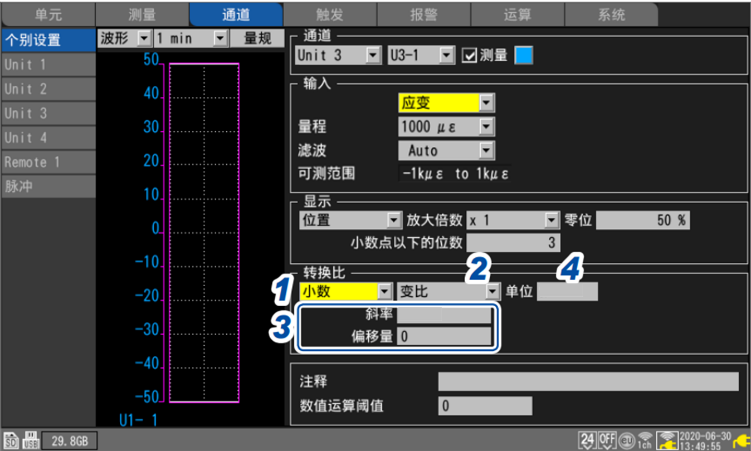

我們完成對應測試的接線后只需在設備上設置好模塊工作方式與接線法的變比便可進行相應的應變測試了。如下為設備的設置界面。

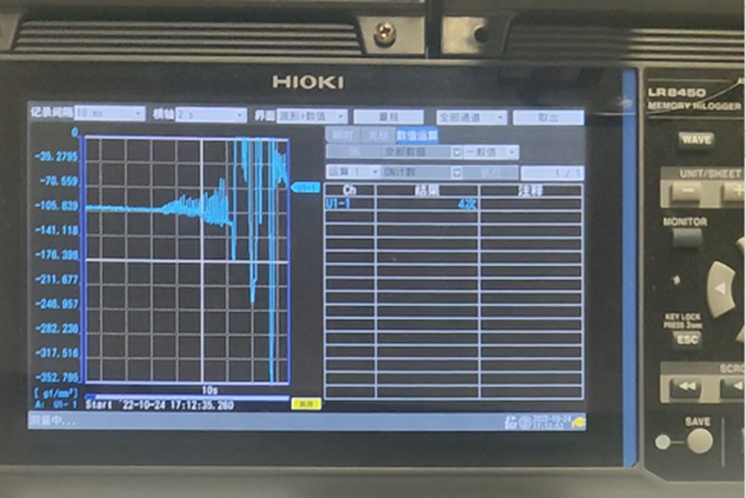

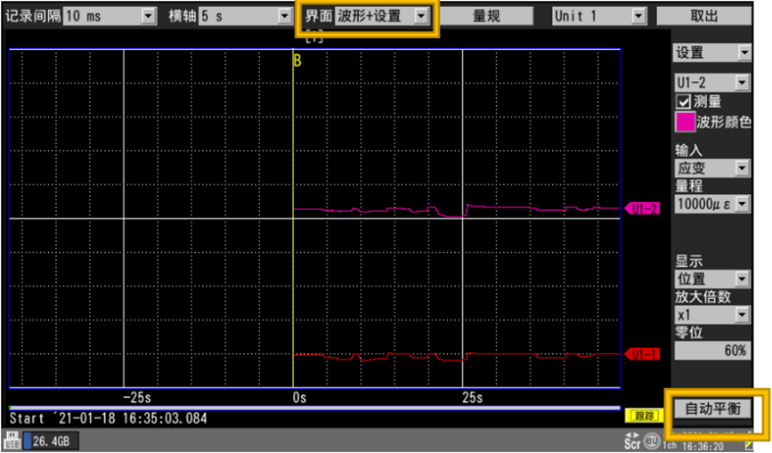

當設置完通道與接線變比后，點擊自動平衡對輸入信號進行零點補償。之后便可打開監視器畫面或記錄界面查看測試結果。

想要了解關于應變測試的更多資訊

請聯系日圖科技！
